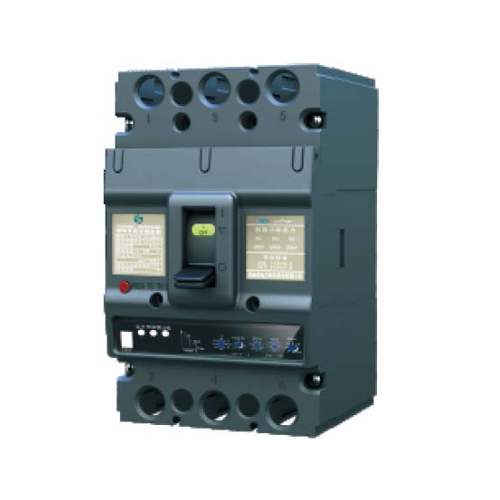

型號及含義

正常使用條件和安裝條件

面板結構簡介

保護：
1） 過載長延時動作電流IR調整， 根據斷路器不同的
額定電流， 可從4檔到10檔進行調整；
2）長延時動作時間tR調整， 可進行4檔調整；
3）短路短延時動作電流lsd調整， 可進10檔調整；
4）短延時動作時間tsd調整， 可進行4檔調整；
5）短路瞬時動作電流li調整， 可進行9擋或10擋調整；
6）預報警動作電流lro。調整， 可進行7檔調整；
7）測試端， 用于檢測電子脫扣器當前整定值；
8）電子脫扣器工作指示；
9）預報警指示；
10）過載指示；
11）脫扣按鈕。

智能控制器

殼架等級100A至800A的斷路器可裝有智能控制器。與智能控制器配套的電流互感器可為其提供電源， 稱為自生電源。三相電流大于0.21n或單相電流大于0.51n時， 智能控制器即能可靠工作。按功能不同， 智能控制器分為兩種型號：
M型智能控制器：用電流互感器和電子器件取代傳統的熱電磁式脫扣器， 因此也成為電子式脫扣器。
E型智能控制器：除具有M型智能控制器的功能外， 具有串行RS485通訊接口， 可滿足通訊組網的遙測、 遙調、 遙控、 遙信（即 ” 四遙 “）的要求。當斷路器的主電源不通過電流（即無自生電源）而進行脫扣特性測試時， 需外加DC12V的輔助電源。M型和E型智能控制器的面板上均有DC12V的試驗電源插座。E型智能控制器亦可通過ST編程器、 ST-CM顯示模塊或ST-DP通訊協議模塊提供輔助電源。

M型智能控制器
·M型智能控制器的功能
a.過載反時限保護。
b.短路短延時 “定時限” 保護或短路短延時 “反時限＋定時限” 保護。
c.短路瞬時保護。
d.接地保護（四極斷路器適用）。
e.輔助功能：運行電流指示、 電源及自診斷指示， 預報警及接地報警指示；
控制器的自診斷功能主要用于對自身單片機芯的運行的檢查和保護。當控制器內部環境工作溫度超過80℃時，MCU發光二級管閃爍；當控制器內部單片機工作出現異常現象時， MCU發光二極管閃爍或熄滅。
f.可選功能：預報警、 脫扣報警、 接地報警（四極斷路器）等光隔信號輸出。這時需采用FST160型控制模塊。連接方式見圖1。
g.面板參數設定和脫扣試驗功能。
·M型智能控制器的面板布置見圖2。
·M型智能控制器的過電流保護特性曲線見圖3、見圖4，技術數據見表4o
圖8:
IR長延時脫扣器整定電流，tR長延時動作時間；
lsd短延時脫扣器整定電流，tsd短延時動作時間；
Ii瞬時脫扣器整定電流；
lg 接地故障整定電流，tg接地故障動作時間；
lr0預報警電流。

E型智能控制器
·E型智能控制器的功能
a.過載反時保護。
b.短路短延時 “定時限” 保護或短路短延時 “反時限＋定時限” 保護。
c短路瞬時保護。
d.接地保護（四極斷路器適用）。
e.輔助功能：運行電流指示、電源及自診斷指示、預報警及接地報警指示。
f.信號輸出功能：脫扣報警、閉合、分?jǐn)嗟裙飧粜盘?hào)輸出，預報警、接地報警的光隔信號輸出，同時具有合、分狀態檢測功能。
g.具有RS485串行通訊接口。
h.面板脫扣試驗功能。
·E型智能控制器的面板布置見圖2。

智能控制器附加漏電保護功能的斷路器（L型）（見圖3)
XLKM3LE型塑料外殼斷路器還可實現漏電保護功能，需在斷路器右側面插掛漏電模塊，主回路穿過外置的零序電流互感器，該模塊P1～P2接電源（Ue可選AC230V或400V), P3～P4接漏電線路，額定剩余動作電流l△n=0.1A～4A+OFF可調。

以下各項在訂貨時務必請?zhí)顚懬宄?br>·斷路器型號
·額定電流
·接線方式：板前接線、 板后接線盒插入式（訂貨時如不注明， 一律按板前接線供貨）
·用戶如有特殊要求須與技術部門協商確認后方可簽訂合同。
·例： XLKM3E-125H P/3400 125A高分?jǐn)嘈汀?電動操作、 3極、 板后接線、 100臺。 XLK3E-250M/3430 250A較高分?jǐn)嘈汀?手柄操作、 3極、 欠壓脫扣器AC380V, 90臺。
