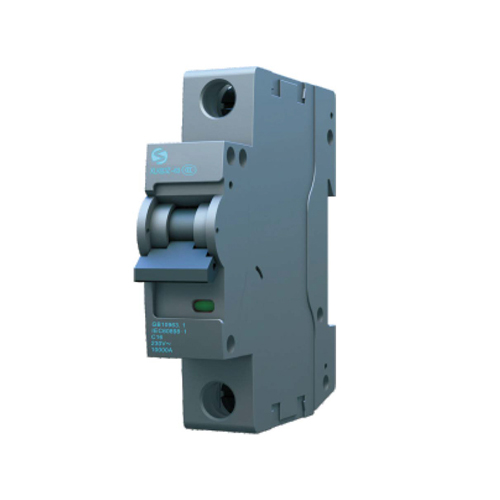

結構特征
本系列斷路器由塑料外殼、過電流脫扣器、操作機構、觸頭及滅弧系統(tǒng)等組成。 外殼采用高強度、高阻燃的塑料壓制。
多極斷路器由多個單極拼裝而成，脫扣器用聯(lián)動桿相連，手柄用聯(lián)動罩連成一體，保證了各極通斷的一致性 。

型號及含義

工作條件

·周圍空氣溫度上限不超過＋40℃，下限不低于－5℃，24h平均值不超過＋35℃。
·安裝地點的海拔不超過2000m。
·安裝地點的大氣相對濕度在周圍最高溫度＋40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最大相對濕度不超過90%，同時該月的月平均溫度不超過
+25℃，由于溫度變化發(fā)生在產品上的凝露情況必須采取措施。
·污染等級：2級 。
·安裝類別：||，|||類。
·安裝形式：采取TH35-7.5型安裝軌安裝 。
·安裝條件：安裝面與垂直面傾斜度不超過5°。

主要技術參數

過電流時間-動作特性

接線方法

直流接線示意圖

訂貨時需注明斷路器的型號、 極數、 額定電流；例如：XLKB3Z-63二極斷路器， 額定電流20A， 數量1000臺， 則應寫為：XLKB3Z-63/2, 20A、 1000臺。
